Предлагаем концевые балки подвесных и опорных кранов грузоподъёмностью до 10 тонн включительно. Опыт работы с кран-балками 20 лет, 15 лет изготавливаем оригинальные концевые балки - тележки кранов покупатели Товарный знак КРАНДЕТАЛЬ защищен, при оформлении заявок упоминание товарного знака позволит избежать ущербной практики дешевле-лучше. Подкрановые пути должны соответствовать требованиям ПРАВИЛ Превышение предельных отклонений - повод для дополнительного согласования конструкции

Подвесная концевая балка подробно

За счет особой конструкции консолей концевые балки подвесного крана имеют уменьшеную строительную высоту - расстояние от пролетной балки крана до подкрановой балки составляет менее 40 мм Присутствует шарнирный узел предусмотрены плавающие опоры способные отрабатывать сужение-уширение пути до 30 мм включительно. Малое количество и грамотное расположение сварных швов обеспечивает отсутствие концентраторов напряжений, при критическом перегрузе происходит пластическая деформация без хрупких разрушений Обе концевые балки крепятся к главной раскосами: исключаются "забегания" при пуске-остановке крана; уменьшается длина свободного участка пролетной балки - увеличивается жесткость моста

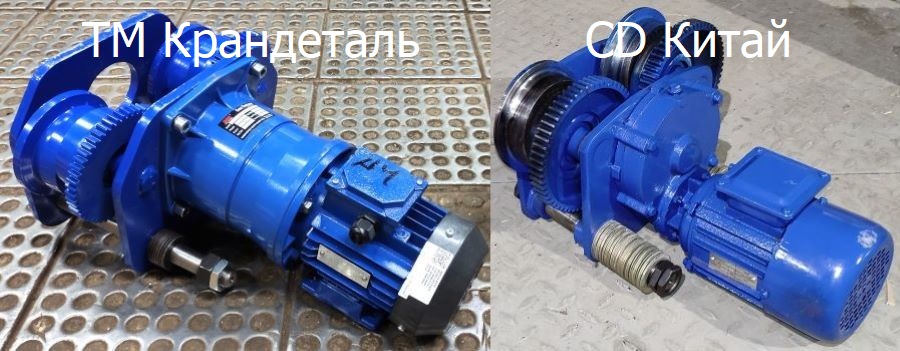

Приводные тележки ТМ Крандеталь выполнены на базе серийного цилиндрического двухступенчатого редуктора с плавным ходом и торможением Отсутствие нормально-замкнутого тормоза имеет свои преимущества: сохраняется возможность самовыравнивания крана относительно груз; в случае поломки кран можно подтащить за крюк к ремонтной площадке. Надежность достойная, ремонтопригодность высокая, запасные части в наличии. Допускается эксплуатация при температуре до -5 градусов из-за особенностей смазки редуктора

концеве балки подвесные УСВ

Стоимость комплекта из 2 штук с НДС, руб с тележками ТМ Крандеталь
Грузоподъёмность крана, т Длина крана, м/ база концевой балки, мм
до 6/ 1500 артикул до 12/ 2000 артикул до 18/ 2600 артикул
1-2 211442 211010 213097 212010 217710 213010
3,2 257835 221011 264597 222011 272338 223011
5-6,3 335678 231012 340230 232012 349336 233012

Наиболее дешевый вариант - установка тележек от Китайских тельферов CD Тележки CD укомплектованы электродвигателями с коническим тормозом. Вполне работоспособная конструкция При размещении крана "на улице" нормально-замкнутый тормоз предохраняет от угона ветром, система устойчиво работает в мороз. На складе имеется запас редукторов и ведущих/приводных колес

концевые балки подвесные тележки Китай

Стоимость комплекта из 2 штук с НДС, руб с тележками Китай
Грузоподъёмность крана, т Длина крана, м/ база концевой балки, мм
до 6/ 1500 артикул до 12/ 2000 артикул до 18/ 2600 артикул
1-2 CD 1Т 163922 211030 165577 212030 170190 213030
3,2 CD 1Т 197115 221030 203877 222030 211618 223030
3,2 CD 3Т 224835 221031 231597 222031 239338 223031
5 CD 3Т 263078 231031 267630 232031 276736 233031
5 CD 5T 322478 231032 327030 232032 336136 233032

Постоянно имеются в наличии монорельсовые тележки КМ Элмот Болгария. Тележки оснащаются двигателями с коническим тормозом, размыкание тормоза засчет обмоток двигателя - очень надежно и очень дорого изготавливаются серийно более 50 лет

подвесные концевые балки с тормозом

Стоимость комплекта из 2 штук с НДС, руб с тележками КМ Элмот Болгария
Грузоподъёмность крана, т Длина крана, м/ база концевой балки, мм
до 6/ 1500 артикул до 12/ 2000 артикул до 18/ 2600 артикул
1-2 КМ10 290642 211020 292297 212020 296910 213020
3,2 КМ10 323835 221020 330597 222020 338338 223020
3,2 КМ30 397755 221021 404517 222021 412258 223021
5-6,3 КМ30 435998 231021 440550 232021 449656 233021

Предлагаем комплекты для сборки концевых балок подвесного крана фото В составе комплекта две приводные тележки, две холостые тележки, траверсы, консоли. Толщина консолей: г/п 1-2 т 12 мм, г/п 3,2 т 16 мм, г/п 5-6,3 т 20 мм. Набор имеет компактные отгрузочные размеры

Монорельсовые тележки Стоимость комплекта на 2 концевые балки с НДС, руб в зависимости от грузоподъёмности крана
1-2 т артикул 3,2 т артикул 5-6,3 т артикул
CD 150000 210030 170000 220030 220000 230031
TM 180000 210010 210000 220011 270000 230012

Для сборки двух концевых балок потребуется четыре куска швеллера: г/п 1-2 т швеллер 12, г/п 3,2 т швеллер 16, г/п 5-6,3 т швеллер 20. Длина зависит от пролета/базы крана - сообщим дополнительно. Сварка производится снаружи по контуру прилегания. Строительная высота нормальная

Опорная концевая балка подробно

Концевые балки выполнены из мощного горячекатаного швеллера. Усилие от подшипниковых опор передается на раму концевой балки через кольцевые сварные швы - отсутствуют концентраторы напряжений. Колесный узел разборный. Соосность подшипниковых опор обеспечена конструктивно: колеса свободно вращаются. Редукторы крепятся к концевой балке через упругий элемент: усталостный излом валов исключен, ударные нагрузки на детали зубчатой передачи минимизированы

Цилиндрические трехступенчатые редукторы FA от ЕВРОПРИВОД оптимальный вариант по стоимости и надежности. Мощный чугунный корпус редуктора цельнолитой, способен воспринимать значительные нагрузки. Цилиндрические косозубые передачи имеют высокий ресурс. В теплых сухих помещениях рекомендуется организация динамического торможения за счет перевода двигателя в режим генератора. Возможна установка двигателей с пристроеным дисковым тормозом удорожание на 20-50 тысяч рублей, целесообразней использовать болгарские мотор-редукторы с коническим тормозом (следующая позиция)

опорные концевые балки с цилиндрическими редукторами FA

Цена комплекта из 2 штук с НДС, руб с цилиндрическими редукторами FA
Грузоподъёмность крана, т Пролет крана, м/ база концевой балки, мм
до 6/ 1500 артикул до 12/ 2000 артикул до 18/ 2600 артикул
1-3,2* 186883 111010 196070 112010 205257 113010
3,2 229659 121010 240045 122010 250430 123010
5 246819 131011 257205 132011 267590 133011
6,3-10 339486 141012 352267 142012 365049 143012
* - устанавливаются на рельс/квадрат шириной до 40 мм включительно

Мотор-редукторы ТР оснащаются электродвигателями с коническим тормозом исключительно надежно. Отлично работают без частотных преобразователей. Тормозное усилие регулируется. За много лет подобраны и отработаны оптимальные компоновки для длительной работы. Достигли уровня "поставил и забыл" - вариант для небольших предприятий не имеющих собственной ремонтной службы. Наличие нормально-замкнутого тормоза необходимое условие для кранов подверженых ветровым нагрузкам.

концевая балка опорная надежная

Цена комплекта из 2 штук с НДС, руб с мотор-редукторами ТР Элмот Болгария
Грузоподъёмность крана, т Пролет крана, м/ база концевой балки, мм
до 6/ 1500 артикул до 12/ 2000 артикул. до 18/ 2600 артикул
1-3,2* 221379 111020 230566 112020 239753 113020
3,2 264155 121020 274541 122020 284926 123020
5 286155 131021 296541 132021 306926 133021
6,3-10 380230 141022 393011 142022 405793 143022
* - устанавливаются на рельс/квадрат шириной до 40 мм включительно

Самый дешевый вариант - червячные редукторы Работают бесшумно, кран перемещается плавно, червячная пара работает как нормально-замкнутый тормоз. Недостатка два: резкое торможение без возможности регулировки и невысокий ресурс работы редуктора. Апгрейд позволит быстро заменить редукторы на более надежные - опция.

тележка опорного крана с червячным редуктором

Цена комплекта из 2 штук с НДС, руб с червячными редукторами NMRV
Грузоподъёмность крана, т Пролет крана, м/ база концевой балки, мм
до 6/ 1500 артикул до 12/ 2000 артикул до 18/ 2600 артикул
1-3,2* 138835 111030 148022 112030 157209 113030
3,2 195339 121031 205725 122031 216110 123031
5 209067 131032 219453 132032 229838 133032
6,3-10 301734 141033 314515 142033 327297 143033
* - устанавливаются на рельс/квадрат шириной до 40 мм включительно

Стоимость указана по состоянию на 20.07.2022 года В заявке необходимо указать артикул (в таблице справа от стоимости) или описать продукт: тип концевых балок (опорные или подвесные); грузоподъёмность крана; базу крана; комплектацию приводами передвижения (для опорных: червячные NMRV или цилиндрические редукторы FA или ТР с тормозом; для подвесных: монорельсовые тележки ТМ Крандеталь, КМ Элмот или CD Китай). Согласованый опросный лист подвесные опорные позволит избежать недоразумений. Не забудьте приложить банковские реквизиты для формирования счета, резервная почта для заказа krandetalperm@gmail.com

Сборка под заказ в течении 5-10 рабочих дней. Предлагаем различные варианты оплаты: стандартная с НДС, на ИП без НДС - минус 15 процентов. Условия оплаты: 50% предоплата, остальное после уведомления о готовности перед отгрузкой. Отправляем по России, в Казахстан и Беларусь транспортной компанией Деловые Линии. При наличии предпочтений возможно самостоятельно заказать доставку с нашего адреса: Пермь, Волгоградская 8
