Концевые балки опорного крана

Пермь, Волгоградская 8, (342) 298-62-36, 205-58-51

Почта для заявок: koncevie_balky@krandetal.com

Опросный лист опорные к/б

Конструкция простая и надежная, отработана до совершенства. Четыре типоразмера в зависимости от грузоподъёмности. Базы соответствуют ГОСТ в зависимости от пролета крана. Покрытие серый грунт ГФ021

концевые балки опорного крана производство в Перми

Преимущества концевых балок опорного крана КРАНДЕТАЛЬ:

быстросъёмный разборный колесный узел
холостые колеса полностью идентичны приводным - могут быть использованы для замены
отработанное в течении 20 лет соотношение размеров: деталей, подшипников, редукторов, электродвигателей
высокое качество изготовления деталей колесных узлов
мощные амортизирующие резиновые втулки в креплении редуктора обеспечивают длительный срок службы трансмиссии
минимальное количество деталей снижает вероятность поломок

Концевая балка выполнена из профильной трубы. Колесный узел съёмный разборный. От осевого смещения фиксируется стопорными кольцами и болтами. Обработка производится на новых станках ЧПУ - точность посадочных поверхностей в пределах 0,02 мм. Высокий ресурс шпоночного соединения вал-колесо: длина шпонки чуть меньше ширины колеса; шпоночный паз в колесе выполняется протяжкой - плотный контакт по всей длине шпонки

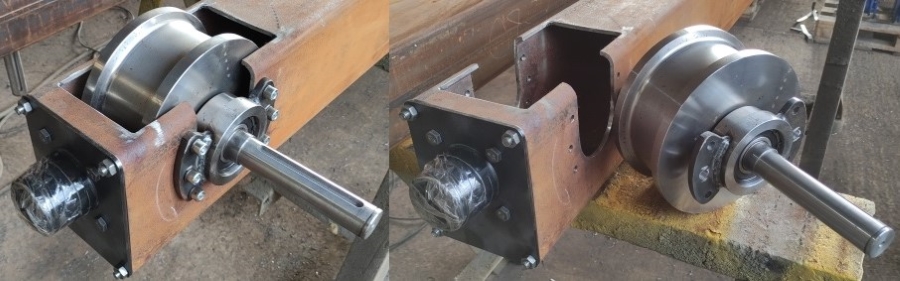

съёмный колесный узел опорной концевой балки

Усилие от колеса на концевую балку передается через корпус подшипниковой опоры, разница в диаметрах опоры и отверстия 0,1-0,2 мм - контактная поверхность по всему верхнему сегменту стенки - болты на срез не работают

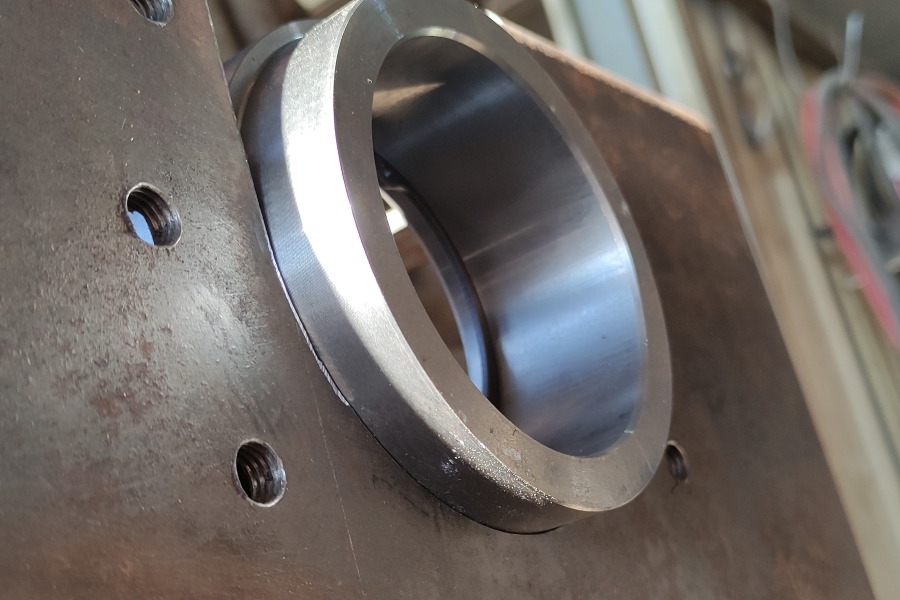

отверстия в стенке выполнены с высокой точностью, контакт плотный, болты на срез не работают

Привод осуществляется от двух раздельных мотор-редукторов, установленных на валах колес. Предпочтительно оснащение надежными цилиндрическими трехступенчатыми редукторами FA Для путей малой протяженности при невысокой интенсивности использования крана - недорогие червячные редукторы NMRV

комплектуем опорные концевые балки цилиндрическими или червячными редукторами

Для преодоления реактивного момента цилиндрические редукторы крепятся к кронштейну концевой балки болтом через резиновые втулки. Червячные редукторы оснащаются реактивной тягой заводского изготовления с упругим элементом. Для страховки от спадания мотор-редуктора на конце вала устанавливается стопорное кольцо

Диаметры колес, передаточные числа редукторов и скорость вращения электродвигателей подобраны для обеспечения скорости передвижения крана 20 м/мин. Электродвигатели по стандарту РФ: с тормозом для цилиндрических редукторов, без тормоза для червячных. Оценить зависимость размеров концевых балок от грузоподъёмности можно по чертежу

Г/п крана, т	Сечение корпуса, мм	Ø качения колеса, мм	Ширина поверхности качения, мм	Подшипники/ 4 штуки на колесо	Цилиндрический редуктор FA			Червячный редуктор NMRV
Г/п крана, т	Сечение корпуса, мм	Ø качения колеса, мм	Ширина поверхности качения, мм	Подшипники/ 4 штуки на колесо	Размер	Диаметр вала, мм	Р, кВт	Размер	P, кВт
1 - 2	160х120х5	160	55	206	37	30	0,37	050	0,25
3,2 - 5	200х160х6	200	75	208	47	35	0,75	063	0,37
6,3 - 10	240х160х8	240	80	211	57	40	1,5	075	0,55
10 плюс	300х200х8	270	90	213	67	40	3,0

По торцам концевых балок установлены резиновые буферы. Для грузоподъёмности до 2 тонн БР60, 3,2-10 тонн БР80, 10 плюс БР100

Габаритные размеры и масса пары концевых балок в зависимости от пролета крана

габаритные размеры опорных концевых балок Крандеталь Пермь

Г/п, т	h, мм	R max, мм	F, мм	H, мм	d	С, мм	Пролет крана/ база, м
							до 6/ 1,5		до 12/ 2,0		до 18/ 2,6
							L, м	Вес пары, кг	L, м	Вес пары, кг	L, м	Вес пары, кг
1-2	120	40	90	185	М16	80	2,0	200	2,5	220	3,1	250
3,2-5	150	60	120	225	М18	100		320		350		400
6,3-10	180	70	130	265	М20	100		500		540		600
10 плюс	220	75	150	330	М20	120		700		800		900

Обычно размер А принимается равным С, возможно изменение по согласованию. Габаритные размеры могут отличаться в пределах плюс-минус 10 мм

Крепление главной балки к концевой выполняется четырьмя болтами прочностью 5,8. Резьба под болты нарезается в теле концевой балки. Болты монтажные, после корректировки диагоналей и пролета крана главную балку следует приварить к концевой Подробные рекомендации содержатся в паспорте

монтажное крепление концевой балки к пролетной на болтах

Можем оснастить монтажными пластинами. Отпадет необходимость сверления отвертий в пролетной балке, появится дополнительная возможность для корректировки пролета. Пластина приваривается к пролетной балке, к концевым крепится болтами. После обкатки приваривается к концевым балкам

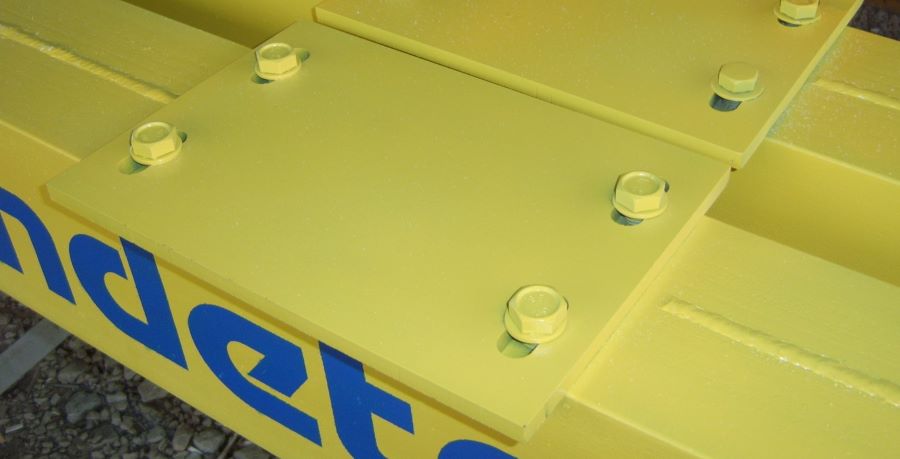

монтажные пластины выполнены с продолговатыми пазами для возможности корректировки пролета

Конструкция постоянно совершенствуется - возможно незначительное отличие от представленных фото
